Сигнализаторы и системы безопасности/

Извещатель пожарный ИП 330-ГЕРДА

Извещатель пожарный разработан на основе принципа мультиспектральной селекции. Такой подход наилучшим образом защищает от возможных ложных срабатываний, а также позволяет применять извещатель пожарный в местах с сильным УФ-излучением, при проведении сварочных работ и т.п.

Сам прибор обладает защитой от взрывов, поэтому хорошо подходит для предприятий нефтехимической промышленности. Может устанавливаться в помещениях или на открытом пространстве, на резервуарах и в насосных станциях.

Корпус извещателя пожарного изготовлен из алюминиевого сплава, снабжен сапфировым окошком. С помощью монтажного кронштейна на корпусе ИП может быть развёрнут в необходимом направлении. Фотоприемник, используемый в качестве оптического элемента извещателя пожарного, реагирует на излучение в трех спектральных поддиапазонах. Два таких поддиапазона соответствуют селективным полосам излучения продуктов горения (H2O и CO2). В третьем, эталонном, поддиапазоне сосредоточено излучение, которое может послужить фоновой помехой (искусственный свет, солнце, нагревательные приборы, молнии и пр.). В процессе работы извещателя пожарного электронная схема выделяет и сравнивает сигналы от пламени и возможных фоновых помех. В результате такого сравнения прибор принимает решение о переходе из дежурного режима в режим «Пожар». Причем анализируется только переменная составляющая излучаемого сигнала, т.к. именно она характерна для открытого очага пламени.

Извещатель пожарный устойчиво срабатывает на максимальном расстоянии в 17 метров.

Извещатель пожарный передает сигнал «Пожар» четырьмя разными способами, в зависимости от варианта исполнения.

Исполнение 1 – скачкообразное изменение потребляемого тока до величины не менее 7,5мА.
Исполнение 2 – замыкание (размыкание) «сухих» контактов.
Исполнение 3 – соответствующее изменение тока при работе с интерфейсом «4-20мА».
Исполнение 4 – передача кодовой посылки при работе с интерфейсом RS-485.

Для монтажа извещателя пожарного необходимо использовать сертифицированные кабельные изделия с сечением от 0,5 до 1 мм² типа Герда-КВК (например Герда-КВК 2х2х0,75).

Highslide JS
Извещатель пожарный ИП 330-ГЕРДА

Система контроля уровня загазованности СКЗ-12-Ex-01.М

Система предназначена для измерения уровня загазованности парами углеводородов в помещениях и на открытом воздухе.

Система контроля уровня загазованности представляет собой стационарный, быстродействующий (группа И-1), автоматический многоканальный газоанализатор непрерывного действия, компонуемый из пульта контроля ПК-12-Н-01 и взрывозащищенных (вид взрывозащиты 2ExeIIT4) датчиков загазованности инфракрасных ДЗИ-К-01 (пластиковый корпус) или ДЗИ-К-02 (металлический корпус). Датчик ДЗИ-К-01 подключается к пульту контроля через интерфейсный кабель и клеммную коробку КЕх-01. Датчик ДЗИ-К-02 подключается напрямую к кабелю связи через расположенные внутри датчика клеммы.

Пульт контроля выполнен в стандартном 19” крейте, устанавливается в стойку со степенью защиты не хуже IP20 во взрывобезопасном помещении и компонуется канальными модулями КМ-01 из расчета 1 модуль для 1-го датчика (максимально 12 канальных модулей). Датчики загазованности устанавливаются в зоне измерения уровня загазованности. В зависимости от того, с какими газами будет работать датчик, в конце обозначения типа датчика добавляется приставка: НГ с нефтяными газами; ПГ с природными газами.

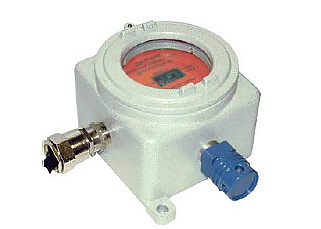

Датчик Загазованности Универсальный ДЗУ-ГЕРДА

Датчик ДЗУ-ГЕРДА предназначен для измерения уровня загазованности
парами углеводородов или углекислым газом в помещениях и на открытом
воздухе. Датчик используется в местах возможных появлений
углеводородных газов или углекислого газа вблизи технологического
оборудования, резервуарных парков, наливных эстакад, насосных станций
магистральных нефтепроводов, компрессорных станций, газовых
хранилищ, в котельных и на других объектах нефтегазового хозяйства.

Датчик ДЗУ-ГЕРДА выполнен в корпусе с окошком, в котором на цифровом индикаторе отображается текущее значение уровня загазованности, а на световых индикаторах фиксируется превышение заданных уровней концентрации газовых смесей. Корпус датчика во взры- возащищенном исполнении изготавливается из алюминиевого сплава, а в общепромышленном исполнении – из поликарбоната. На боковых сторонах корпуса располагается один или два кабельных ввода и блок сенсора. Газ из окружающей атмосферы поступает в измерительную кювету сенсора за счет свободной диффузии. Пористый керамический фильтр сенсора препятству- ет попаданию загрязняющих веществ в оптическую систему.

  • при включении выполняет программу стартовой диагностики;
    измерение уровня загазованности производит в реальном масштабе
    времени;
  • выполняет контроль достоверности результатов измерения;
    режимы калибровки и градуировки, а также аварийное отключение
    датчика, выполняются при помощи магнитного ключа – для чего не
    требуется доступ к элементам датчика внутри оболочки, что позволяет
    проводить сервисные работы непосредственно во взрывоопасной зоне;
  • в энергонезависимой памяти датчик сохраняет данные калибровки,
    пороговые значения концентрации газа, а также протокол событий;
  • периодически выполняет программу самодиагностики, при фиксировании отказа выдает соответствующее сообщение;
  • передает на систему «верхнего уровня» результаты измерений, сообщения об ошибках и о превышении пороговых
    уровней концентрации газа по цифровому или аналоговому интерфейсу (определяется при заказе датчика);
  • непосредственно к датчику в исполнении с релейным выходом можно подключить исполнительные устройства
    автоматики и сигнализации.
Highslide JS
Датчик Загазованности Универсальный ДЗУ-ГЕРДА

Интегрированная система безопасности ИСБ-Герда-01

Служит для обнаружения возгорания и контроля загазованности на защищаемом объекте, оповещения об этом рабочего персонала и ответственных лиц, для локализации и устранения очагов возгорания путем управления установками пенного, водяного, газового порошкового и аэрозольного пожаротушения. Система может применяться на любых промышленных объектах, включая взрывоопасные.

  • объединение пожарных извещателей, сигнализаторов загазованности, пламени, световых и звуковых оповещателей, управление средствами пожаротушения в единую систему пожарной сигнализации и противоаварийной защиты объекта;
  • передача информации в систему «верхнего уровня» (или устройство централизованного наблюдения) по Ethernet;
  • модульность и возможность расширения системы;
  • может применяться на любых промышленных объектах, включая взрывоопасные.
