Мостик переходной ОСН-МП
Мостик переходной предназначен для удобного и безопасного
доступа оператора на железнодорожную или автоцистерну с эстакады.
Мостик переходной может, как стационарно крепится к эстакаде, так и
иметь специальный механизм, позволяющий свободно двигаться вдоль
эстакады. Это необходимо, когда в одном ж/д составе присутствуют
цистерны различных типов. Расстояние, на которое может перемещаться
мостик ограничено только размерами самой эстакады.
Мостик может обслуживаться одним оператором, для облегчения
его работы мостик снабжен 2-мя пружинными балансирами, а также
фиксатором в парковочном положении. Подъем мостика осуществляется
оператором вручную при помощи троса.
|

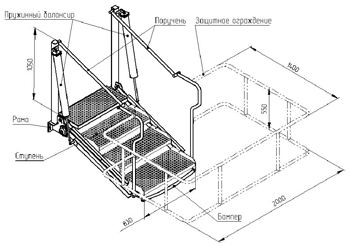

Мостик переходной ОСН-МП
|
Ограждение защитное
Ограждение защитное (ОЗ-1х1,12) применяется на эстакадах ж/д и авто
налива, предназначено для обеспечения безопасной работы обслуживающего
пернсонала на эстакаде. Представляет собой конструкцию состоящую из
отдельных подвижных секций-рам. Доступ к цистерне обеспечивается
открытием любой из секций засчет поворота вокруг своей оси в сторону
эстакады. Конструкция устанавливается таким образом, что подвижность
каждой предыдущей секции ограниченна осью вращения последующей, что
исключает возможность открытия секции в сторону цистерны. Закрытие
секции происходит механически, при условии наличия смазки в основании
конструкции рама возвращается в исходное положение под действием
собственной массы. Ограждение имеет два варианта исполнения. которые
отличаются способом крепления основания конструкции к эстакаде.
Исполнение №1 с фланцем, крепится к этакаде болтами М12, исполнение №2
без фланца крепится на сварку. |
|
Настил проволочный
В качестве связывающего элемента может применяться проволока с
диаметром d (рис. 2). Такой настил используют в местах, где имеется
повышенная опасность скольжения при наличии смазки, снега или льда.
Настил производится из низкоуглеродистой, оцинкованной или
нержавеющей полосовой стали. Рекомендуемый максимальный габарит
решетчатого настила – 2000х1000 мм. Настил может также
изготавливаться с другими размерами по специальному заказу.
Решетчатые и проволочные настилы монтируются и соединяются друг с
другом при помощи зажимов, образуя при этом плоскость большой площади.
|

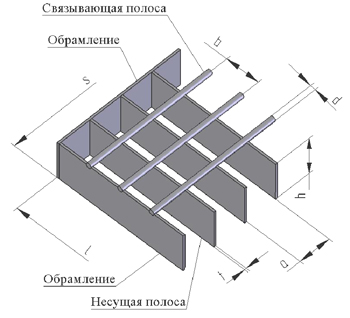

Настил проволочный
|
Настил решетчатый
Металлический сварной решетчатый настил представляет собой
систему из несущих и связывающих элементов. Основную нагрузку
воспринимают несущие полосы, расположенные параллельно на расстоянии
друг от друга. Настил имеет обрамление, что придает ему эстетичный вид,
а также отличается высоким процентом свободной поверхности. Настил
изготавливается на специальном высокотехнологичном оборудовании, что
позволяет выпускать настилы различных типов и размеров.
Настил производится из низкоуглеродистой, оцинкованной или
нержавеющей полосовой стали. Рекомендуемый максимальный габарит
решетчатого настила – 2000х1000 мм. Настил может также
изготавливаться с другими размерами по специальному заказу.
|

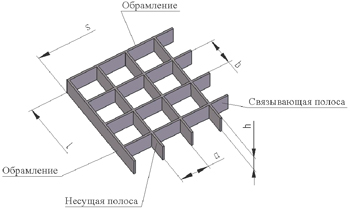

Настил решетчатый
|
